Principes d'hydraulique

Comme tous les fluides canalisés, l'eau qui circule dans une tuyauterie est soumise à des contraintes physiques dues aux sections de tuyaux, au revêtement des parois, au débit..
Ces contraintes constituent des pertes de charge que la pompe de l'engin- pompe devra compenser dans la mesure de ses capacités hydrauliques par une pression de refoulement adaptée. L'objectif étant de maintenir un débit et une pression à l'orifice de la lance efficaces pour effectuer la mission d'extinction.

Ces pertes de charge sont liées

à la section des tuyaux : les pertes (J) sont exprimées en bars par hectomètre

à la dénivellée de l'établissement : les pertes (Z) sont exprimées en bars par décamètre

Dans ce cas les pertes seront

• positives si dénivellée positive (Z+)
• négatives si dénivellée négative (Z-)

Elles sont données de façon constante pour 1 bar par décamètre

Exemple :

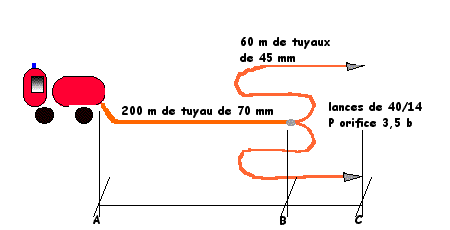

Soit à calculer la pression de refoulement de l'engin pompe sachant que l'on utilise :

• 200 m de tuyaux de 70 mm
• 1 division mixte 65x2x40
• 2 lances de 40/14 établies réglementairement
  à l'aide de 3 longueurs de tuyaux de 45 mm
• l'établissement est développé sur une pente de 12% dans la section AB
  et sur un terrain plat dans la section BC

a) détermination des pertes de charge :

1. J PIL de 70 mm : 0,55 b/hm
2. J PIL de 45 mm : 1,5 b/hm
3. Po lance de 40/14 : 3,5 b
4. Z = 1 b/dam

b) calculs :

J(AB) + J(BC) + Z + Po

élévation : (200 x 12)/100 = 24 m
Z = 24 / 10 = 2,4 b

[(200 x 0,55) + (60 x 1,5)]/100 + 2,4 + 3,5 = 7,9

la somme des pertes de charge s'élève à 7,9 bars

le conducteur règlera donc sa pompe sur 8 bars
